제품 상세정보
원래 장소: 중국
브랜드 이름: QiaoDa
인증: ISO
모델 번호: DN500
지불과 운송 용어
최소 주문 수량: 1PC
가격: negotiated price
포장 세부 사항: 고객과의 상담
배달 시간: 15가지 단어 일
지불 조건: T/T
공급 능력: 달 당 100 유닛
크기: |
1/2 인치 - 48 인치 |
온도 범위: |
-29°C ~ 538°C |
단 접속: |
플랜지형, 스레드형, 맞대기 용접, 소켓 용접 |
누출율: |
1% - 3%. |
압력 분위기: |
대기압 |
종류: |
나비형 밸브 |
적용 가능한 매체: |
산업용 배기가스 |
공칭 직경: |
DN100-DN3000 |
운영: |
수동, 전기 또는 공압식 |
소재: |
무쇠, 연성이 있는 철, 탄소 강철, 스테인리스, 청동 |
작동 온도: |
100-500 |
원산지: |
중국 |
특징: |
배기가스 조절 |
크기: |
1/2 인치 - 48 인치 |
온도 범위: |
-29°C ~ 538°C |
단 접속: |
플랜지형, 스레드형, 맞대기 용접, 소켓 용접 |
누출율: |
1% - 3%. |
압력 분위기: |
대기압 |
종류: |
나비형 밸브 |
적용 가능한 매체: |
산업용 배기가스 |
공칭 직경: |
DN100-DN3000 |
운영: |
수동, 전기 또는 공압식 |
소재: |
무쇠, 연성이 있는 철, 탄소 강철, 스테인리스, 청동 |
작동 온도: |
100-500 |
원산지: |
중국 |
특징: |
배기가스 조절 |

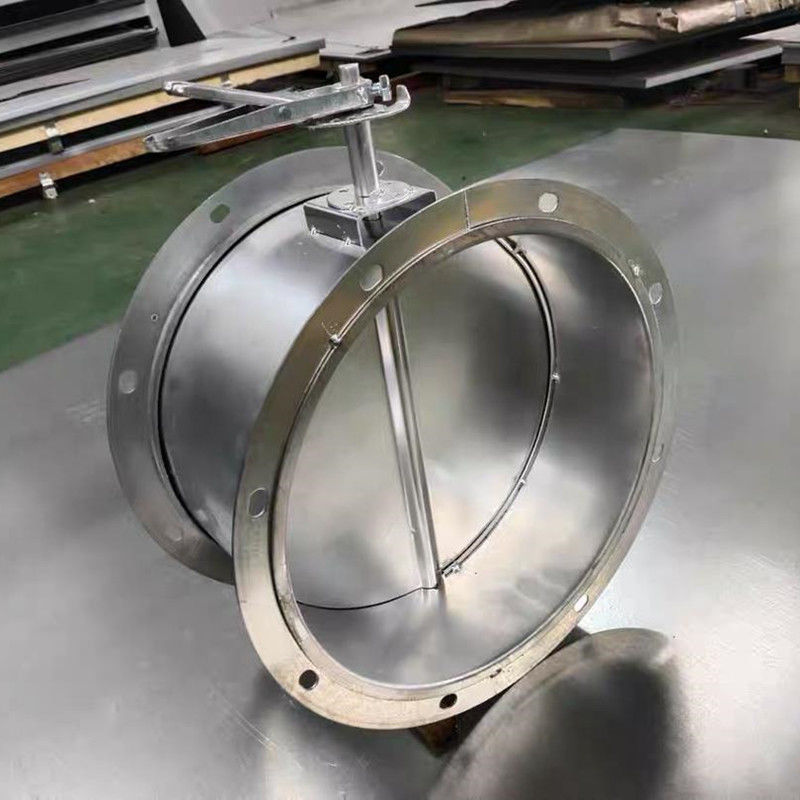

위생용 나비 밸브 스테인리스 스틸 파우더 나비 밸브 나비
1소개
나비 밸브는 조절 밸브의 간단한 구조이지만 저압 파이프 라인 미디어 전환 제어에도 사용할 수 있습니다.환기 나비 밸브는 폐쇄되지 않은 유형의 나비 밸브의 한 종류입니다주요 제품: 대형 환기 나비 밸브, 전기 환기 나비 밸브, 누출률 0 폭발 방지 환기 나비 밸브.
2. 사양
환기 나비 밸브의 구조는 중앙선 나비 판과 짧은 구조 철판을 사용하여 용접되어 있으므로 연결 막대와 볼트와 같은 내부 구성 요소가 없습니다.그리고 사용 과정에서 일부 구성 요소 문제가 없을 것입니다., 그래서 실패율은 매우 낮습니다. 그것은 사용하기 쉽습니다. 그것은 신뢰할 수 있는 밸브 장치입니다. 그리고 그 밀폐 시스템은 금속 폐쇄를 사용 하기 때문에, 밀폐 효과는 탄력 밀폐만큼 좋은 것은 아니지만,하지만 서비스 수명은 탄력 봉인보다 더 길다, 고온 저항성의 특징을 가지고 있습니다. 그래서 그것은 건축 재료, 전기, 금속 및 다른 산업에 광범위한 응용 프로그램을 가지고 있습니다.온도는 중간에 운송 파이프 라인에서 300도 이상, 연결 및 종료 규제 역할을 실현 할 수 있습니다. 이 종류의 나비 밸브는 또한 고객의 필요에 따라 특별히 사용자 정의 될 수 있습니다, 매우 인간화.
3매개 변수
| 제품 이름 | 환기 나비 밸브 | 제품 브랜드 | 차오다 | ||||||||||
| 제품 분류 | 피수 밸브 | 명목 압력 | 대기 압력 | ||||||||||
| 제품 재료 | 탄소강 또는 스테인레스강 | 제품 크기 | 그림에 따르면 | ||||||||||
| 제품 칼리버 | DN300-2000 | 제품 무게 | 그림에 따르면 | ||||||||||
| 모델 번호 | 지름 | 0 | D | D. | B | L | t | d | d | 볼트 구멍 번호 (n) |
|||
| (mm) | |||||||||||||
| D04101 | 100 | 195 | 100 | 160 | 80 | 177 | 14 | φ15 | 14 | 4 | |||
| DD4102 | 150 | 250 | 150 | 215 | 238 | 17x17 | |||||||
| D04103 | 200 | 305 | 200 | 270 | 270 | 16 | 8 | ||||||
| D04104 | 250 | 365 | 260 | 330 | 90 | 300 | 12 | ||||||
| D04105 | 300 | 430 | 310 | 385 | 180 | 342 | 18 | ||||||
| DD4106 | 350 | 480 | 360 | 435 | 367 | ||||||||
| DD4107 | 400 | 535 | 410 | 490 | 392 | 20 | 18 | ||||||
| D04108 | 450 | 585 | 460 | 540 | 417 | ||||||||
| DD4109 | 500 | 645 | 520 | 600 | 447 | ||||||||
| 00410 | 600 | 745 | 620 | 700 | 497 | 16 | |||||||
| D04111 | 700 | 850 | 710 | 800 | 260 | 570 | 22 | 32×32 | |||||
| DD4112 | 800 | 950 | 810 | 900 | 620 | 20 | |||||||
| 004113 | 900 | 1050 | 910 | 1000 | 670 | ||||||||
| D04114 | 1000 | 1150 | 1010 | 1100 | 720 | 22 | |||||||
| DD4115 | 1100 | 1250 | 110 | 1200 | 300 | 790 | 24 | ||||||
| DD4116 | 1200 | 1350 | 1210 | 1300 | 840 | ||||||||
| DD4117 | 1300 | 1450 | 1310 | 1400 | 890 | 24 28 |
|||||||
| DD4118 | 1400 | 1550 | 1410 | 1500 | 940 | ||||||||
