제품 상세정보
원래 장소: 중국
브랜드 이름: QiaoDa
인증: ISO
모델 번호: DN500
지불과 운송 용어
최소 주문 수량: 1PC
가격: negotiated price
포장 세부 사항: 고객과의 상담
배달 시간: 15가지 단어 일
지불 조건: T/T
공급 능력: 달 당 100 유닛
크기: |
1/2 인치 - 48 인치 |
온도 범위: |
-29°C ~ 538°C |
단 접속: |
플랜지형, 스레드형, 맞대기 용접, 소켓 용접 |
누출율: |
1% - 3%. |
압력 분위기: |
대기압 |
종류: |
나비형 밸브 |
적용 가능한 매체: |
산업용 배기가스 |
공칭 직경: |
DN100-DN3000 |
운영: |
수동, 전기 또는 공압식 |
소재: |
무쇠, 연성이 있는 철, 탄소 강철, 스테인리스, 청동 |
작동 온도: |
100-500 |
원산지: |
중국 |
특징: |
배기가스 조절 |
크기: |
1/2 인치 - 48 인치 |
온도 범위: |
-29°C ~ 538°C |
단 접속: |
플랜지형, 스레드형, 맞대기 용접, 소켓 용접 |
누출율: |
1% - 3%. |
압력 분위기: |
대기압 |
종류: |
나비형 밸브 |
적용 가능한 매체: |
산업용 배기가스 |
공칭 직경: |
DN100-DN3000 |
운영: |
수동, 전기 또는 공압식 |
소재: |
무쇠, 연성이 있는 철, 탄소 강철, 스테인리스, 청동 |
작동 온도: |
100-500 |
원산지: |
중국 |
특징: |
배기가스 조절 |

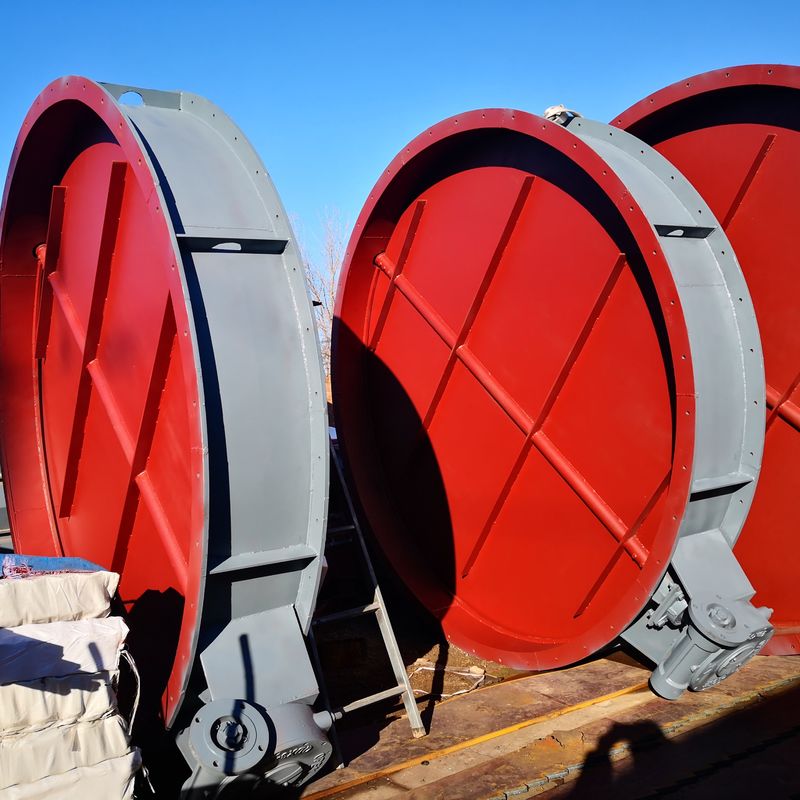

플랜지 연결 스테인리스 스틸 전기 액추에터 환기 나비 밸브
맞춤형 플랜지 환기 나비 밸브
1소개
나비 밸브는 조절 밸브의 간단한 구조이지만 저압 파이프 라인 미디어 전환 제어에도 사용할 수 있습니다.환기 나비 밸브는 폐쇄되지 않은 유형의 나비 밸브의 한 종류입니다주요 제품: 대형 환기 나비 밸브, 전기 환기 나비 밸브, 누출률 0 폭발 방지 환기 나비 밸브.
2분류
드라이브에 따르면
(1) 전기 나비 밸브
(2) 공기성 나비 밸브
(3) 공기성 나비 밸브
(4) 전기 수압 나비 밸브
구조에 따라
(1) 중앙에 밀폐된 나비 밸브
(2) 단일 특이한 밀폐 나비 밸브
(3) 이중 특이한 밀폐 나비 밸브
(4) 세 개의 특이한 밀폐 나비 밸브
자료에 따라
(1) 부드러운 밀폐 나비 밸브
a. 금속이 아닌 부드러운 재료로 금속이 아닌 부드러운 재료의 구성에 의해 밀폐 부작용.
b. 금속 단단한 물질로 금속이 아닌 부드러운 물질의 구성에 의해 밀폐 부작용.
(2) 금속 단단 한 밀폐 나비 밸브. 밀폐 빗은 금속 단단 한 재료에 금속 단단 한 재료로 구성됩니다.
3매개 변수
| 제품 이름 | 환기 나비 밸브 | 제품 브랜드 | 차오다 | ||||||||||
| 제품 분류 | 피수 밸브 | 명목 압력 | 대기 압력 | ||||||||||
| 제품 재료 | 탄소강 또는 스테인레스강 | 제품 크기 | 그림에 따르면 | ||||||||||
| 제품 칼리버 | DN300-2000 | 제품 무게 | 그림에 따르면 | ||||||||||
| 모델 번호 | 지름 | 0 | D | D. | B | L | t | d | d | 볼트 구멍 번호 (n) |
|||
| (mm) | |||||||||||||
| D04101 | 100 | 195 | 100 | 160 | 80 | 177 | 14 | φ15 | 14 | 4 | |||
| DD4102 | 150 | 250 | 150 | 215 | 238 | 17x17 | |||||||
| D04103 | 200 | 305 | 200 | 270 | 270 | 16 | 8 | ||||||
| D04104 | 250 | 365 | 260 | 330 | 90 | 300 | 12 | ||||||
| D04105 | 300 | 430 | 310 | 385 | 180 | 342 | 18 | ||||||
| DD4106 | 350 | 480 | 360 | 435 | 367 | ||||||||
| DD4107 | 400 | 535 | 410 | 490 | 392 | 20 | 18 | ||||||
| D04108 | 450 | 585 | 460 | 540 | 417 | ||||||||
| DD4109 | 500 | 645 | 520 | 600 | 447 | ||||||||
| 00410 | 600 | 745 | 620 | 700 | 497 | 16 | |||||||
| D04111 | 700 | 850 | 710 | 800 | 260 | 570 | 22 | 32×32 | |||||
| DD4112 | 800 | 950 | 810 | 900 | 620 | 20 | |||||||
| 004113 | 900 | 1050 | 910 | 1000 | 670 | ||||||||
| D04114 | 1000 | 1150 | 1010 | 1100 | 720 | 22 | |||||||
| DD4115 | 1100 | 1250 | 110 | 1200 | 300 | 790 | 24 | ||||||
| DD4116 | 1200 | 1350 | 1210 | 1300 | 840 | ||||||||
| DD4117 | 1300 | 1450 | 1310 | 1400 | 890 | 24 28 |
|||||||
| DD4118 | 1400 | 1550 | 1410 | 1500 | 940 | ||||||||
