제품 상세정보
원래 장소: 중국
브랜드 이름: QiaoDa
인증: ISO
모델 번호: DN500
지불과 운송 용어
최소 주문 수량: 1PC
가격: negotiated price
포장 세부 사항: 고객과의 상담
배달 시간: 15가지 단어 일
지불 조건: T/T
공급 능력: 달 당 100 유닛
크기: |
1/2 인치 - 48 인치 |
온도 범위: |
-29°C ~ 538°C |
단 접속: |
플랜지형, 스레드형, 맞대기 용접, 소켓 용접 |
누출율: |
1% - 3%. |
압력 분위기: |
대기압 |
종류: |
나비형 밸브 |
적용 가능한 매체: |
산업용 배기가스 |
공칭 직경: |
DN100-DN3000 |
운영: |
수동, 전기 또는 공압식 |
소재: |
무쇠, 연성이 있는 철, 탄소 강철, 스테인리스, 청동 |
작동 온도: |
100-500 |
원산지: |
중국 |
특징: |
배기가스 조절 |
크기: |
1/2 인치 - 48 인치 |
온도 범위: |
-29°C ~ 538°C |
단 접속: |
플랜지형, 스레드형, 맞대기 용접, 소켓 용접 |
누출율: |
1% - 3%. |
압력 분위기: |
대기압 |
종류: |
나비형 밸브 |
적용 가능한 매체: |
산업용 배기가스 |
공칭 직경: |
DN100-DN3000 |
운영: |
수동, 전기 또는 공압식 |
소재: |
무쇠, 연성이 있는 철, 탄소 강철, 스테인리스, 청동 |
작동 온도: |
100-500 |
원산지: |
중국 |
특징: |
배기가스 조절 |

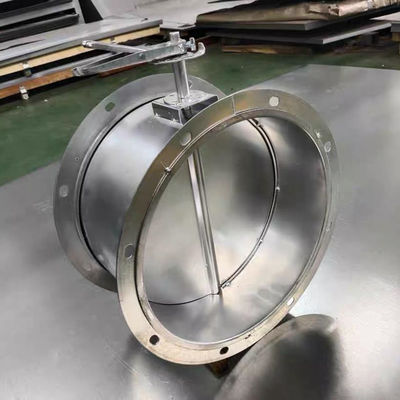

위생 버터플라이 밸브 스테인레스 스틸 파우더 버터플라이 밸브 버터플라이
1. 소개
버터플라이 밸브는 조절 밸브의 간단한 구조이지만 저압 파이프라인 매체 전환 제어에도 사용할 수 있습니다. 환기 버터 플라이 밸브는 일종의 비 폐쇄 형 버터 플라이 밸브입니다. 주요 제품: 대형 환기 버터플라이 밸브, 전기 환기 버터플라이 밸브, 누출율 0, 방폭형 환기 버터플라이 밸브.
2. 사양
환기 버터플라이 밸브의 구조는 센터라인 버터플라이판과 짧은 구조용 강판을 이용하여 용접하여 연결봉, 볼트 등의 내부 부품이 없고 사용과정에서 일부 부품의 문제가 발생하지 않으므로 고장률이 매우 낮다. 사용하기 쉽습니다. 믿을 수 있는 밸브장치입니다. 그리고 밀봉 시스템은 금속 마개를 사용하기 때문에 밀봉 효과는 탄성 밀봉만큼 좋지는 않지만 탄성 밀봉보다 수명이 길고 내열성이 높은 특성을 가지고 있습니다. 따라서 건축 자재, 전력, 야금 및 기타 산업 분야에서 광범위한 응용 분야를 보유하고 있습니다. 중간 운송 파이프라인의 온도가 300도를 넘지 않으면 연결 및 종료 조절 역할을 실현할 수 있습니다. 이러한 종류의 버터플라이 밸브는 고객의 요구에 따라 매우 인간화되도록 특별히 맞춤화할 수도 있습니다.
3. 매개변수
| 제품명 | 환기 버터플라이 밸브 | 제품 브랜드 | 차오다 | ||||||||||
| 제품 분류 | 연도 밸브 | 공칭 압력 | 기압 | ||||||||||
| 제품 소재 | 탄소강 또는 스테인레스 강 | 제품 크기 | 그림에 따르면 | ||||||||||
| 제품 구경 | DN300-2000 | 제품 무게 | 그림에 따르면 | ||||||||||
| 모델 번호 | 지름 | 0 | 디 | 디. | 비 | 엘 | 티 | 디 | 디 | 볼트 구멍 번호 (N) |
|||
| (mm) | |||||||||||||
| D04101 | 100 | 195 | 100 | 160 | 80 | 177 | 14 | Φ15 | 14 | 4 | |||
| DD4102 | 150 | 250 | 150 | 215 | 238 | 17×17 | |||||||
| D04103 | 200 | 305 | 200 | 270 | 270 | 16 | 8 | ||||||
| D04104 | 250 | 365 | 260 | 330 | 90 | 300 | 12 | ||||||
| D04105 | 300 | 430 | 310 | 385 | 180 | 342 | 18 | ||||||
| DD4106 | 350 | 480 | 360 | 435 | 367 | ||||||||
| DD4107 | 400 | 535 | 410 | 490 | 392 | 20 | 18 | ||||||
| D04108 | 450 | 585 | 460 | 540 | 417 | ||||||||
| DD4109 | 500 | 645 | 520 | 600 | 447 | ||||||||
| 00410 | 600 | 745 | 620 | 700 | 497 | 16 | |||||||
| D04111 | 700 | 850 | 710 | 800 | 260 | 570 | 22 | 32×32 | |||||
| DD4112 | 800 | 950 | 810 | 900 | 620 | 20 | |||||||
| 004113 | 900 | 1050 | 910 | 1000 | 670 | ||||||||
| D04114 | 1000 | 1150 | 1010 | 1100 | 720 | 22 | |||||||
| DD4115 | 1100 | 1250 | 110 | 1200 | 300 | 790 | 24 | ||||||
| DD4116 | 1200 | 1350 | 1210 | 1300 | 840 | ||||||||
| DD4117 | 1300 | 1450 | 1310 | 1400 | 890 | 24 28 |
|||||||
| DD4118 | 1400 | 1550 | 1410 | 1500 | 940 | ||||||||
