제품 상세정보
원래 장소: 중국
브랜드 이름: QiaoDa
인증: ISO
모델 번호: DN500
지불과 운송 용어
최소 주문 수량: 1PC
가격: negotiated price
포장 세부 사항: 고객과의 상담
배달 시간: 15가지 단어 일
지불 조건: T/T
공급 능력: 달 당 100 유닛
크기: |
1/2 인치 - 48 인치 |
온도 범위: |
-29°C ~ 538°C |
단 접속: |
플랜지형, 스레드형, 맞대기 용접, 소켓 용접 |
누출율: |
1% - 3%. |
압력 분위기: |
대기압 |
종류: |
나비형 밸브 |
적용 가능한 매체: |
산업용 배기가스 |
공칭 직경: |
DN100-DN3000 |
운영: |
수동, 전기 또는 공압식 |
소재: |
무쇠, 연성이 있는 철, 탄소 강철, 스테인리스, 청동 |
작동 온도: |
100-500 |
원산지: |
중국 |
특징: |
배기가스 조절 |
크기: |
1/2 인치 - 48 인치 |
온도 범위: |
-29°C ~ 538°C |
단 접속: |
플랜지형, 스레드형, 맞대기 용접, 소켓 용접 |
누출율: |
1% - 3%. |
압력 분위기: |
대기압 |
종류: |
나비형 밸브 |
적용 가능한 매체: |
산업용 배기가스 |
공칭 직경: |
DN100-DN3000 |
운영: |
수동, 전기 또는 공압식 |
소재: |
무쇠, 연성이 있는 철, 탄소 강철, 스테인리스, 청동 |
작동 온도: |
100-500 |
원산지: |
중국 |
특징: |
배기가스 조절 |

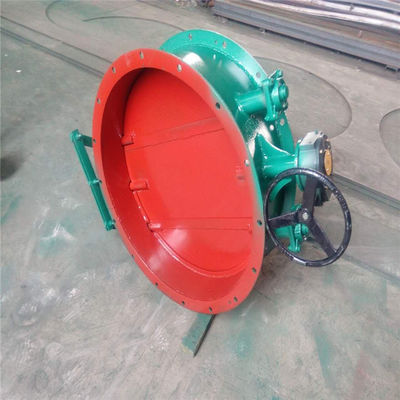

수성 가스 오일을 위한 C504 종류 125 연성이 있는 철 나비 벨브 수동 제어
1. 소개
버터플라이 밸브는 조절 밸브의 간단한 구조이지만 저압 파이프라인 매체 전환 제어에도 사용할 수 있습니다. 환기 버터 플라이 밸브는 일종의 비 폐쇄 형 버터 플라이 밸브입니다. 주요 제품: 대형 환기 버터플라이 밸브, 전기 환기 버터플라이 밸브, 누출율 0, 방폭형 환기 버터플라이 밸브.
2. 분류
작업 압력에 따라
(1) 진공 버터플라이 밸브. 작동 압력은 대기 캘린더 버터플라이 밸브의 표준 파일보다 낮습니다.
(2) 저압 버터플라이 밸브. 공칭 압력 PN <1.6MPa 버터플라이 밸브.
(3) 중압 버터플라이 밸브. 공칭 압력 PN 2.5 - 6.4MPa 버터플라이 밸브.
(4) 고압 디스크 밸브. 공칭 압력 PN 10.0 - 80.0MPa 버터플라이 밸브.
(5) 초고압 버터 플라이 밸브. 공칭 압력 PN> 100MPa 버터플라이 밸브.
작동 온도에 따라
(1) 고온 버터플라이 밸브. t> 450℃ 버터플라이 밸브
(2) 중간 온도 디스크 밸브. 120C <t <450C 버터플라이 밸브
(3) 실온 버터플라이 밸브. 40℃<t<; 120C 버터플라이 밸브
(4) 저온 버터플라이 밸브. 100 <t < 40C 버터플라이 밸브
(5) 초저온 버터플라이 밸브. t < 100C 버터플라이 밸브
연결에 따르면
(1)클램핑된 버터플라이 밸브
(2) 플랜지 버터플라이 밸브
(3)러그형 버터플라이 밸브
(4) 용접된 버터플라이 밸브
3. 매개변수
| 제품명 | 환기 버터플라이 밸브 | 제품 브랜드 | 차오다 | ||||||||||
| 제품 분류 | 연도 밸브 | 공칭 압력 | 기압 | ||||||||||
| 제품 소재 | 탄소강 또는 스테인레스 강 | 제품 크기 | 그림에 따르면 | ||||||||||
| 제품 구경 | DN300-2000 | 제품 무게 | 그림에 따르면 | ||||||||||
| 모델 번호 | 지름 | 0 | 디 | 디. | 비 | 엘 | 티 | 디 | 디 | 볼트 구멍 번호 (N) |
|||
| (mm) | |||||||||||||
| D04101 | 100 | 195 | 100 | 160 | 80 | 177 | 14 | Φ15 | 14 | 4 | |||
| DD4102 | 150 | 250 | 150 | 215 | 238 | 17×17 | |||||||
| D04103 | 200 | 305 | 200 | 270 | 270 | 16 | 8 | ||||||
| D04104 | 250 | 365 | 260 | 330 | 90 | 300 | 12 | ||||||
| D04105 | 300 | 430 | 310 | 385 | 180 | 342 | 18 | ||||||
| DD4106 | 350 | 480 | 360 | 435 | 367 | ||||||||
| DD4107 | 400 | 535 | 410 | 490 | 392 | 20 | 18 | ||||||
| D04108 | 450 | 585 | 460 | 540 | 417 | ||||||||
| DD4109 | 500 | 645 | 520 | 600 | 447 | ||||||||
| 00410 | 600 | 745 | 620 | 700 | 497 | 16 | |||||||
| D04111 | 700 | 850 | 710 | 800 | 260 | 570 | 22 | 32×32 | |||||
| DD4112 | 800 | 950 | 810 | 900 | 620 | 20 | |||||||
| 004113 | 900 | 1050 | 910 | 1000 | 670 | ||||||||
| D04114 | 1000 | 1150 | 1010 | 1100 | 720 | 22 | |||||||
| DD4115 | 1100 | 1250 | 110 | 1200 | 300 | 790 | 24 | ||||||
| DD4116 | 1200 | 1350 | 1210 | 1300 | 840 | ||||||||
| DD4117 | 1300 | 1450 | 1310 | 1400 | 890 | 24 28 |
|||||||
| DD4118 | 1400 | 1550 | 1410 | 1500 | 940 | ||||||||
